顏色檢測儀TS70系列
分光色差儀
■各行業的品質監控，減小色差從一臺高檔智能分光測色儀開始
■雙24/32路陣列探測器，達到美國60型級別
■進口耐磨耐臟白板，超過日本10型級別
■過計量檢定，測量數據溯源至國家計量院，保證儀器測試數據的權威性
獲取產品報價產品介紹

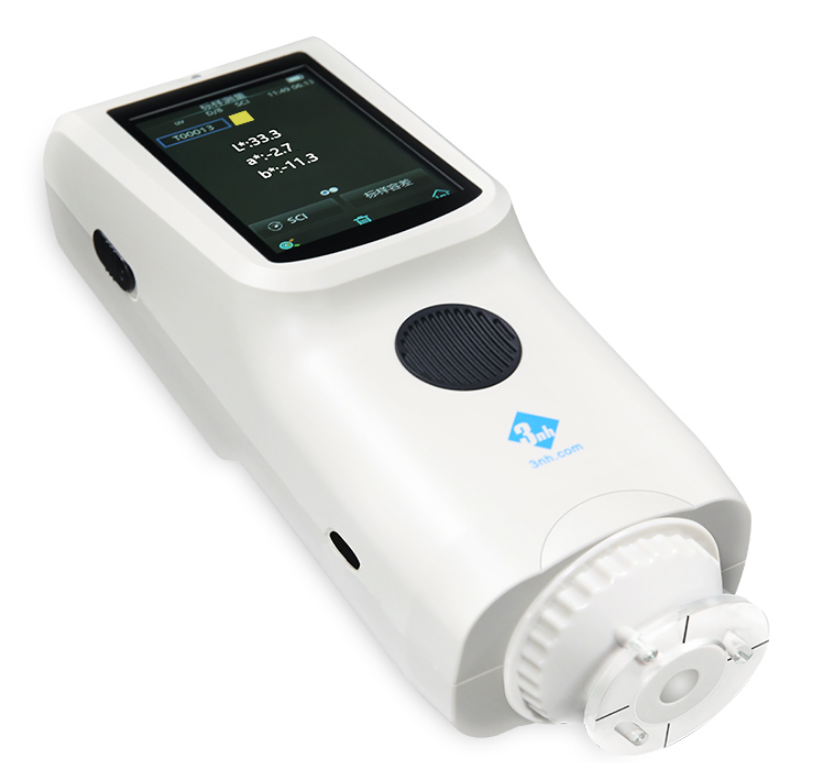

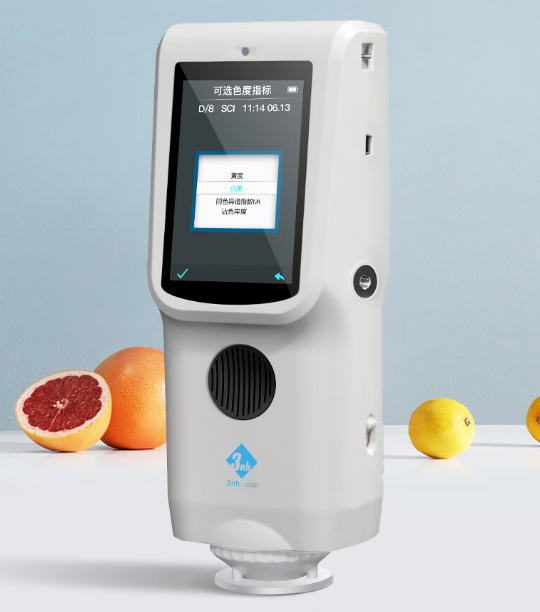

油墨調色配色檢測儀-顏色檢測儀TS70系列
顏色檢測儀TS70系列主要用于油漆、油墨、塑料、紡織、印刷和金屬材料等領域的顏色分析和檢測。? 該系列儀器能夠提供準確的顏色測量和分析，幫助用戶實現精確的顏色匹配和控制。TS70系列儀器具有多種型號，如TS7010、TS7020、TS7030和TS7036，這些型號在配置和功能上有所不同，但都具備高精度的測量能力。各行業的品質監控，減小色差從一臺高檔智能分光測色儀開始。
0.30△E*ab
儀器臺間差
1.5 sec
測量時間
φ8/4mm
測量孔徑
滿足不同行業需求
產品優勢

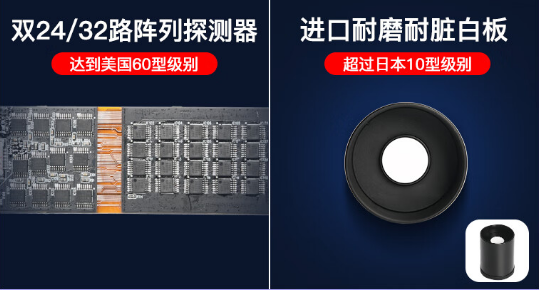

雙24/32路陣列探測器，達到美國60型級別
進口耐磨耐臟白板，超過日本10型級別
適用各行業色彩管理與質量控制

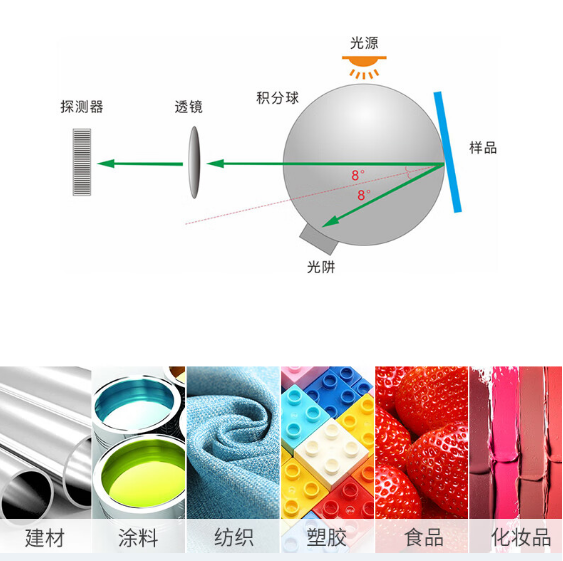

采用了國際上適用范圍廣泛的D/8照明觀測條件、
SCl/SCE(包含鏡面反射/不包含鏡面反射)合成技術，
適用于各行業配色和涂料、紡織、塑膠、食品、建材、化妝品等行業的色彩管理與質量控制。

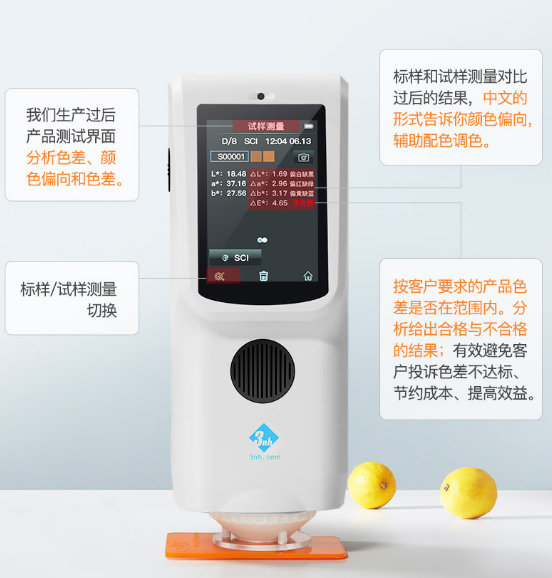

快速測量數據直讀
采用內置硅光電二極管陣列(雙陣列32/24組)感應器，重復性
△E*ab輕松控制在0.05以內，同時兼顧測量速度，易測易用。
直觀式的圖形操作界面、詳細的操作提示，讓你操作快速上手。
——樣品測量小實驗——
分別對3nh和某進口儀器測量重復精度進行對比，測量結果如下：
*通過對同一產品同一位置多次測量，
從以上數據可以看出：我們儀器測出的數據完全沒有任何變化，
△E>0.05,由此證明我們儀器的重復性非常的好，性能特別穩定。
色差評定建議標準
色差(容差)/接受程度△E色差參考
0-0.2非常小或沒有；理想匹配微??；可接受的范圍
微小到中等；在一些應用中可接受中等；在特定應用中可接受有差距；在特定應用中可接受
4.0以上非常大；在大部分應用中不可接受

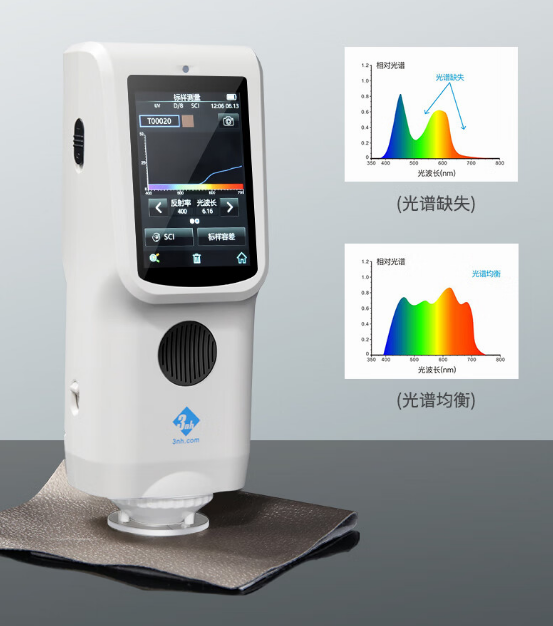

采用全波段均衡LED光源
全波段均衡LED光源保證了在可見光范圍內有充足的光譜分布，
避免了白光LED在特定波段的光譜缺失，保證了儀器測量速度以及測量結果的準確性。

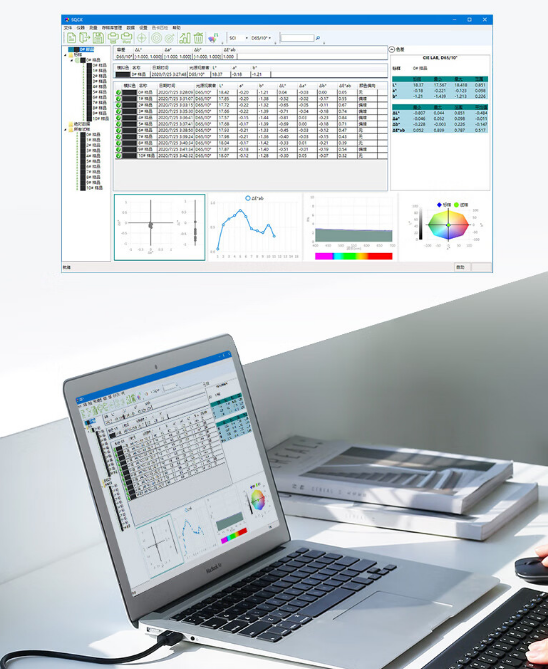

免費支持管理軟件
搭配的SQCX品質管理軟件，適用于各個行業的品質監控和顏色數據管理。
將用戶的顏色管理數據化，比較顏色差別，生成測試報告，提供多種色空間測量數據，定制化客戶的顏色管理工作。

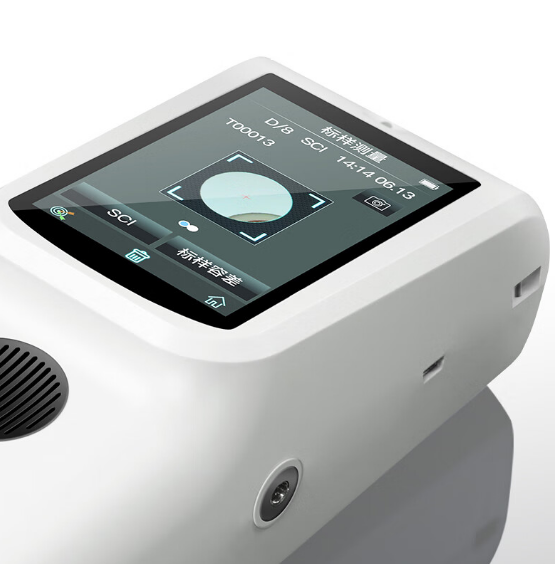

攝像頭取景定位
可清楚觀察被測量區域
內置攝像頭取景定位，通過攝像頭實時取景，
能精準判斷出物體被測部位是否為目標中心，提高了測量效率和準確性。
支持帶有反光樣品的準確測量
含有去除鏡面反射光“SCE”測量條件適合于粉末、膠體、高反光等領域的顏色品質控制。
可測黃度、白度
支持測試白度、黃度、同色異譜指數Mt、沾色牢度、變色牢度、力份、遮蓋度、色卡檢索。
支持手動輸入標樣
可手動設置標準樣品，滿足沒有實物樣品時的產品色差比較，幫您提高顏色管理效率。

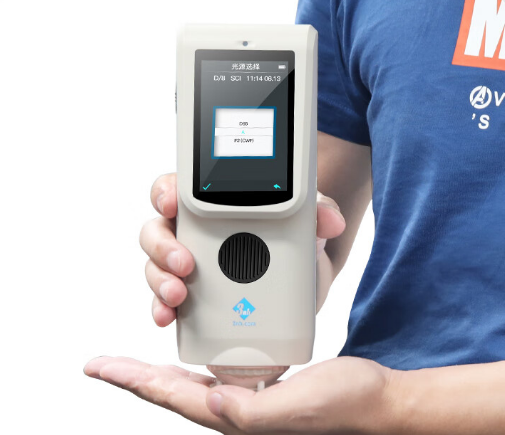

支持多種觀測光源
多達18種光源切換，可以滿足不同測量條件下的特殊測量需求。
D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,
F5,F6,F7(DLF),F8,F9,F10(TPL5),
F11(TL84),F12(TL83/U30)多種觀測光源

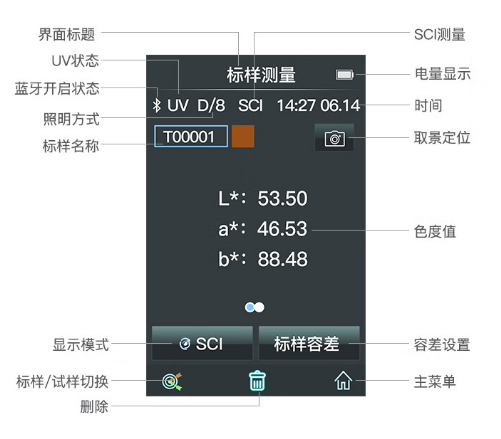

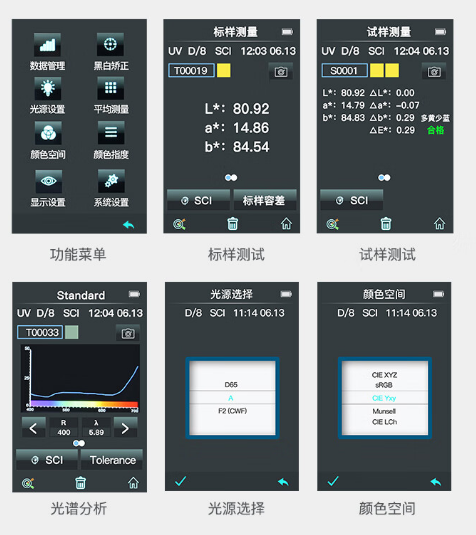

界面展示
產品規格
| TS7036/TS7030/TS7020/TS7010A/TS7010系列分光色差儀產品技術規格 | |||||
| 產品型號 | TS7036 | TS7030 | TS7020 | TS7010A | TS7010 |
| 照明方式 | D/8（漫射照明，8°方向接收） SCI/SCE測量 符合標準CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7 | D/8（漫射照明，8°方向接收）SCI測量 符合標準CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7 | |||
| 特性 | 雙測量口徑，適應性更廣；用于塑膠電子、油漆油墨、紡織服裝印染、印刷、陶瓷等行業準確顏色測量和品質控制 | 單測量口徑，適應性廣；用于塑膠電子、油漆油墨、紡織服裝印染、印刷、陶瓷等行業準確顏色測量和品質控制 | Φ8mm測量口徑，用于塑膠電子、油漆油墨、紡織服裝印染、印刷、陶瓷等行業準確色差控制 | ||
| 積分球尺寸 | Φ40mm | ||||
| 照明光源 | 組合全光譜LED光源，UV光源 | 組合全光譜LED光源 | |||
| 分光方式 | 平面光柵分光 | ||||
| 感應器 | 硅光電二極管陣列（雙列32組） | 硅光電二極管陣列（雙列24組） | |||
| 測量波長范圍 | 400～700nm | ||||
| 波長間隔 | 10nm | / | / | / | |
| 半帶寬 | 10nm | ||||
| 測定范圍 | L:0~120 反射率：0~200% | L:0~100 反射率：可測試用戶指定3個特定波長處反射率(默認440nm、550nm、600nm) | L:0~100 反射率：可測試用戶指定1個特定波長處反射率(默認550nm) | ||
| 測量口徑 | 雙口徑：MAV:Φ8mm/Φ10mm、SAV:Φ4mm/Φ5mm | 單口徑：Φ8mm/Φ10mm | Φ8mm | ||
| 含光方式 | 同時測試SCI/SCE | SCI | |||
| 顏色空間 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,βxy,DIN Lab9,DIN Lab99 Munsell(C/2) | CIE LAB,XYZ,Yxy,LCh,s-RGB,βxy,Munsell(C/2) | CIE LAB,XYZ,Yxy,LCh | ||
| 色差公式 | ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99 | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99 | ΔE*ab,ΔE*00 | ||
| 其它色度指標 | WI(ASTM E313，CIE/ISO,AATCC,Hunter)， YI(ASTM D1925，ASTM 313), 同色異譜指數Mt， 沾色牢度,變色牢度,力份,遮蓋度,色卡檢索 | / | / | / | |
| 觀察者角度 | 2°/10° | 10° | |||
| 觀測光源 | D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F(xiàn)5，F(xiàn)6,F7(DLF),F8,F9，F(xiàn)10(TPL5),F11(TL84),F12(TL83/U30) | D65,A,C,D50,F2(CWF),F7(DLF),F10(TPL5),F11(TL84),F12(TL83/U30) | D65,A,F2(CWF) | ||
| 顯示 | 光譜圖/數據，樣品色度值，色差值/圖，合格/不合格結果，顏色仿真，顏色偏向 | 反射率(用戶指定3個特定波長處反射率)，樣品色度值，色差值/圖，合格/不合格結果，顏色仿真，顏色偏向 | 反射率(用戶指定1個特定波長處反射率)，樣品色度值，色差值/圖，合格/不合格結果，顏色仿真，顏色偏向 | ||
| 顯示精度 | 0.01 | 顯示0.1、存儲0.01 | 0.1 | ||
| 測量時間 | 約1.5s（同時測試SCI/SCE 約3.2s） | 約1.5s | |||
| 重復性 | 色度值：MAV/SCI,ΔE*ab 0.05以內（預熱校正后,以間隔5s測量白板30次平均值） | 色度值：MAV/SCI,ΔE*ab 0.06以內（預熱校正后,以間隔5s測量白板30次平均值） | 色度值：MAV/SCI,ΔE*ab 0.08以內（預熱校正后,以間隔5s測量白板30次平均值） | 色度值：MAV/SCI,ΔE*ab 0.1以內（預熱校正后,以間隔5s測量白板30次平均值） | |
| 臺間差 | MAV/SCI,ΔE*ab 0.3以內（BCRA系列Ⅱ 12塊色板測量平均值） | MAV/SCI,ΔE*ab 0.4以內（BCRA系列Ⅱ 12塊色板測量平均值） | |||
| 測量方式 | 單次測量，平均測量（2~99次） | ||||
| 定位方式 | 顯示屏攝像頭取景定位、穩定片定位 | 穩定片定位 | |||
| 尺寸 | 長X寬X高=81X71X214mm | ||||
| 重量 | 約460g | ||||
| 電池電量 | 鋰電池，8小時內6000次 | ||||
| 照明光源壽命 | 5年大于300萬次測量 | ||||
| 顯示屏 | TFT 真彩 3.5inch，電容觸摸屏 | ||||
| 接口 | USB，藍牙?5.0 | USB | 藍牙?5.0，USB僅充電、不支持品管軟件 | USB僅充電、不支持品管軟件 | |
| 存儲數據 | 標樣1000條，試樣30000條（一條數據可同時包括SCI/SCE） | 標樣1000條，試樣20000條（一條數據可同時包括SCI/SCE） | 標樣500條，試樣10000條 | ||
| 語言 | 簡體中文，English，繁體中文 | ||||
| 操作溫度范圍 | 0~40℃，0~85%RH（無凝露），海拔：低于2000m | ||||
| 存儲溫度范圍 | -20~50℃，0~85%RH（無凝露） | ||||

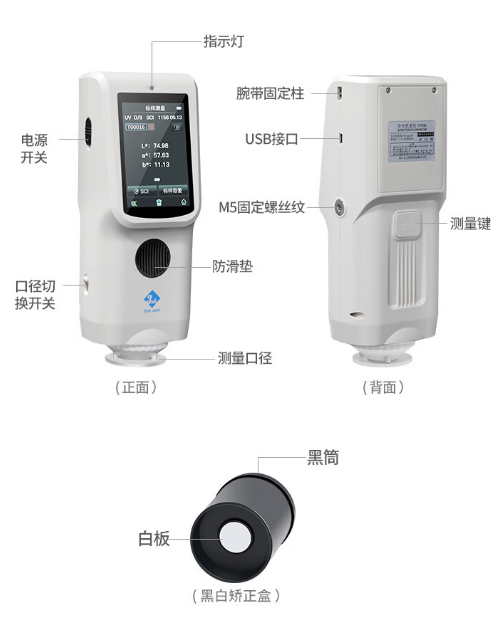

| 標準附件 | 電源適配器、數據線、說明書、SQCX品質管理軟件(官網下載)、黑白校正盒、保護蓋、腕帶、?8mm平臺口徑、?8mm尖口徑、?4mm平臺口徑、?4mm尖口徑 | 電源適配器、數據線、說明書、SQCX品質管理軟件(官網下載)、黑白校正盒、保護蓋、腕帶、?8mm平臺口徑、?8mm尖口徑 | 電源適配器、數據線、說明書、SQCX品質管理軟件(官網下載)、黑白校正盒、保護蓋、腕帶、?8mm平臺口徑 | 電源適配器、數據線、說明書、黑白校正盒、保護蓋、腕帶、?8mm平臺口徑、MOBCCS手機APP(官網下載) | 電源適配器、數據線、說明書、黑白校正盒、保護蓋、腕帶、?8mm平臺口徑 |
| 可選附件 | USB微型打印機、粉末測試盒、藍牙微型打印機 | USB微型打印機、粉末測試盒 | |||
| 注： | 技術參數僅為參考，以實際銷售產品為準 | ||||
產品特點
◆φ8mm通用測量口徑，10°觀察者角度，可滿足大多數行業客戶需求；
◆組合全光譜LED光源、平面光柵分光、真彩電容觸摸屏，配置起點高；
◆硅光電二極管陣列(雙陣列)感應器，顯示精度0.01,重復性好；
◆光源壽命5年大于300萬次測量，鋰電池8小時內6000次測量，能反復充電且續航時間長；
◆數據存儲標樣1000條，試樣30000條，快速進行數據查找、分析對比。
產品資質及標準
國家計量局檢測認證
3nh自主研發的便攜式分光色差儀都進行了檢定測試，每臺儀器出廠后均根據權威檢定部門測量標準進行檢定，
測量數據溯源至國家計量院，保證儀器測試數據的權威性。
